Maximale Leistung auf minimalem Raum:
Der kompakte Unterbahn-Etikettierer

Suchen Sie eine effiziente und platzsparende Lösung für die Kennzeichnung von unten? Unser innovativer Unterbahn-Etikettierer setzt neue Maßstäbe in Sachen Kompaktheit und Flexibilität. Mit einer Gesamtlänge von nur 1 Meter lässt sich die Anlage mühelos in bestehende Produktionslinien integrieren – ideal für Betriebe, bei denen jeder Zentimeter zählt.

Ihre Vorteile auf einen Blick:

Extrem kompakte Bauweise: Nur 1 Meter Gesamtlänge für maximale Platzersparnis.
Präzise Kennzeichnung von unten: Perfekt abgestimmt auf die hohen Anforderungen der Lebensmittelindustrie.
Optionale Oben-Etikettierung: Maximale Flexibilität durch einfache Erweiterung für die Kennzeichnung von oben und unten in einem Durchgang.

Die perfekte Wahl für die Lebensmittelindustrie: Robust, hygienisch und unschlagbar kompakt – die ideale Lösung für die zuverlässige Unterseiten-Etikettierung Ihrer Produkte.

Technische Daten

Förderbreite: 250mm (andere Breiten auf Anfrage)

Anlagenlänge: 1000mm (andere Längen auf Anfrage)

Anlagenbreite mit Bedienungseinheit: 530mm

Arbeitshöhe: 900mm (andere Höhen möglich)

Bandgeschwindigkeit: 33m / Sekunde

Taktrate: 100 Etiketten / Minute (bei 80mm Etikettenhöhe)

Druckbreite: bis 105mm (optional bis 210mm)

Druckgeschwindigkeit: 300mm/s

Druckverfahren: Thermotransfer, Thermodirekt, Nur Spenden

Mögliche Druckerauststattungen:

CAB Hermes Q, Toshiba BX Serie, CAB Squix

Konnektivität: Lan, Wlan, Standalone USB

Angebot anfragen

Flexible Druckerausstattung: Passgenau für Ihre Produktion

Ein kompakter Etikettierer ist nur so gut wie das Drucksystem, das in ihm schlägt. Um Ihren individuellen Anforderungen gerecht zu werden, lässt sich unsere Unterbahn-Anlage flexibel mit verschiedenen High-End-Industriedruckern ausstatten. Ob Dauereinsatz oder Kleinserie – wir passen die Druckereinheit exakt an Ihren Workflow an.

Wählen Sie aus unseren bewährten Systemen oder nennen Sie uns Ihre Wunsch-Konfiguration:

CAB Hermes Q4 – Das Kraftpaket für den 24/7-Dauereinsatz Speziell entwickelt für die kontinuierliche, industrielle Kennzeichnung rund um die Uhr. Dank seiner ultrakompakten Bauweise fügt sich der Hermes Q4 perfekt in das schlanke Design unserer Anlage ein, ohne an Leistung einzubüßen.

Toshiba B-EX4-Serie – Die verlässliche Lösung für den Schichtbetrieb. Der robuste Dauerläufer für den klassischen Werksbetrieb im 12-Stunden-Takt. Diese Druckwerke vereinen höchste Zuverlässigkeit mit minimalen Betriebskosten und sind ideal für strukturierte Produktionszyklen.

CAB Squix-Serie – Präzision für kleinere Produktionschargen Die perfekte Wahl für überschaubare Stückzahlen, häufige Produktwechsel oder kleinere Produktionsgänge. Die Squix-Serie überzeugt durch intuitive Bedienung, schnelle Rüstzeiten und erstklassige Druckqualität.

Maßgeschneidert nach Ihren Vorgaben: Sie haben bereits ein bestimmtes Drucksystem im Einsatz oder spezifische Schnittstellen-Anforderungen? Auf Wunsch passen wir die Druckausstattung komplett individuell an Ihre bestehende IT- und Produktionsumgebung an.

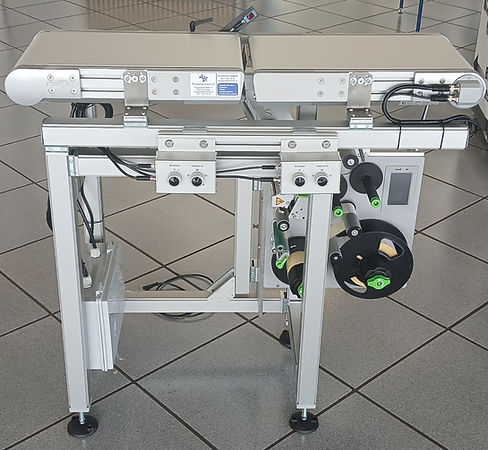

Präzise Kennzeichnung von unten – Live beim Kunden

Präziser Produkttransport: Das zweigeteilte Förderband

Das Herzstück unseres Unterbahn-Etikettierers ist das speziell konzipierte, zweigeteilte Förderband. Es sorgt für einen absolut vibrationsfreien und präzisen Transport Ihrer Produkte, damit das Etikett exakt dort landet, wo es sitzen soll – selbst bei minimalen Produktabmessungen.

Ultraschmale Messerkante für kleinstmögliche Übergänge: Durch die extrem spitz zulaufende Messerkante wird der Spalt zwischen den beiden Transportbändern auf ein absolutes Minimum reduziert. Selbst kleinste, leichte oder empfindliche Produkte (z. B. flache Lebensmittelverpackungen) gleiten reibungslos und ohne zu kippeln über die Übergabestelle.
Variable Dimensionen nach Maß: Standardmäßig ausgelegt auf eine Mindestlänge von 1 Meter und flexibel anpassbar auf eine Bandbreite von bis zu 400 mm. Damit bietet das System ausreichend Auflagefläche für unterschiedlichste Produktgeometrien.
Getrennte Geschwindigkeitsregelung (Links / Rechts): Maximale Flexibilität im Produktionsfluss: Die Bandgeschwindigkeiten des linken und rechten Bandabschnitts lassen sich vollkommen unabhängig voneinander und stufenlos über präzise Potenziometer einstellen. Das erlaubt eine perfekte Synchronisation mit vor- oder nachgelagerten Anlagenkomponenten.
